導波雷達測量

行程時間原理

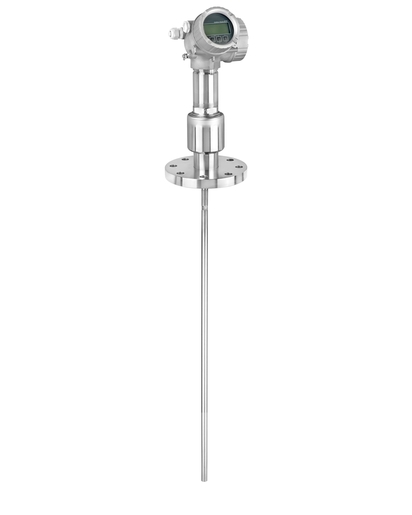

Levelflex FMP54

特別適用于油氣、化工和電力等行業的高溫高壓測量場合

Levelflex FMP54適用于極端工況下的液位連續測量。采用陶瓷-石墨密封的過程連接，能保證在高溫高壓場合的使用安全，例如用于蒸汽鍋爐和有毒介質（如液氨）的液位測量。同時，氣密饋通能提供更高的安全性。在高壓的帶氣相層的液位測量中，只有帶氣相補償技術的FMP54才能提供準確可靠的測量結果。測量穩定可靠，不受液面波動、泡沫或介質變化的影響。

產品規格參數

測量精度

桿式探頭：+/- 2 mm (0.08 in)

纜式探頭<= 15 m (49 ft):

+/- 2 mm (0.08 in)

Rope probe > 15 m (49 ft)：

+/- 10 mm (0.39 in)

同軸探頭：+/- 2 mm (0.08 in)

過程溫度

增溫型（XT）：-196...+280 °C

(-321...+536 °F)

高溫型（HT）：-196...+450 °C

(-321...+842 °F)

過程壓力（絕壓）/最大過壓限定值

真空...400 bar

(真空...5800 psi)

最大測量距離

桿式探頭：

10 m (33 ft)；最小介電常數DK>1.6

纜式探頭：

25...30 m (82...98 ft)；最小介電常數DK>1.6；

30...45 m (98...148 ft)；最小介電常數DK >1.9

同軸探頭；最小介電常數DK>1.4

主要接液部件

桿式探頭：

304、316L、Alloy C合金、陶瓷

纜式探頭：

304、316、316L、Alloy C合金、陶瓷

同軸探頭：

304、316L、Alloy C合金、陶瓷

優勢

即使在多變的測量產品或過程條件下，依然保持可靠測量

HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷

多回波追蹤創新技術，為測量結果帶來高度可靠性

硬件與軟件根據IEC 61508標準開發，達到SIL3級別

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本

應用領域

可選擇桿式、纜式或同軸桿測量。

過程連接：1?" 螺紋或法蘭

溫度：-196 到 +450°C (-320 到 +842°F)

壓力：-1 到 +400bar (-14.5 到 +5,800psi)

最大測量范圍：桿式 10m (33ft), 纜式 45m (148ft), 同軸桿 6m (20ft)

測量誤差：桿式 ±2mm (0.08")

國際防爆保護認證, WHG溢出保護, SIL, 船級認證, 蒸汽鍋爐認證, 5點線性協議

特征和規格

連續液位測量

測量原理

導波雷達

特點/應用

Premium精度的設備，適用高壓/高溫應用

桿式探頭、纜式探頭、同軸探頭

內置數據存儲單元，出廠預標定，可靠測量：波動液面+泡沫，變化介質

界面測量

清晰的液/液界面；

同時測量界面和總液面高度

特點

Heartbeat Technology,

Bluetooth? commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）
